AC-DC電源模塊300W

電源類型：便裝式電源模塊
規格型號：ZXA300L-220S18
電源尺寸：160mmX110mmX30mm
輸入電壓：165-264VAC或200-375VDC
輸出電壓：12V，19V ,24V，28V，36V，48V，110V,220V
輸出功率：300W

產品詳細
便裝式電源模塊
產品特點
   ■寬輸入電壓范圍，單、雙路，三路輸出
   ■典型轉換效率84%
   ■200KHz工作頻率
   ■內置輸入濾波器

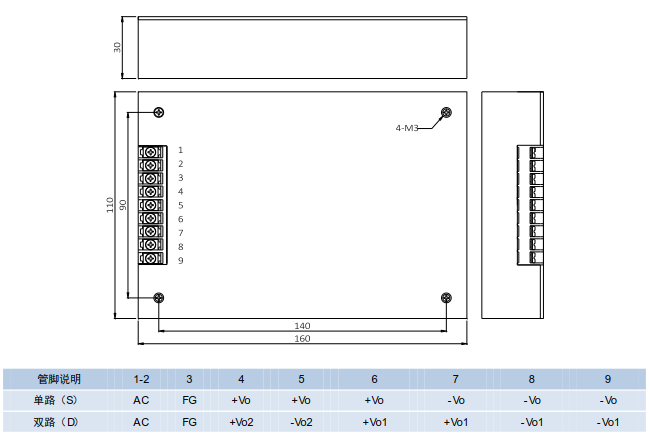

   ■尺寸:160*110*30（mm）

典型應用
   ■數字電路、軍工兵器
   ■工業控制、交通運輸
   ■電力裝置、無線通訊
   ■測量系統、艦船系統、科研實驗等
輸入特性 條件 最小 典型 最大 單位 備注
輸入電壓范圍 標稱220V 165 220 265 Vac
寬范圍輸入 90 220 265
輸入頻率   47 50 60 Hz

輸出特性 條件 最小 典型 最大 單位 備注
輸出電壓精度 Vo1,Vo2   ±0.5% ±1.0% Vonom
源效應 滿載，輸入低端～高端 Vo1,Vo2     ±0.5% Vonom 滿載
負載效應 標稱輸入電壓，20%～100%標稱負載 Vo1     ±0.3% Vonom
Vo2     ±0.3%
負載瞬態響應 25%負載階躍  過沖幅度     ±4.0% Vonom
過沖恢復時間     200 μS
啟動時間 輸入低端～高端     10 Ms
輸出紋波與噪聲 20MHz BW,滿載 ，標稱輸入電壓 Vo≤5V     75 mV 同軸電纜測試法
峰峰值
Vo≥24V     200
其它     120
輸出短路保護 恒流型，自恢復
溫度系數 滿載，標稱輸入電壓     ±0.02% /℃



一般特性 條件 最小 典型 最大 單位 備注
隔離電壓 輸入、輸出之間 1500     Vac
輸入與殼之間 1500
輸出與殼之間 500
隔離電阻 輸入、輸出及外殼之間   200   MΩ
MTBF MIL-HDBK-217(25℃)     600000 h
工作殼溫 自由空氣對流,不降額　 工業級 -25   85 ℃ 滿載
軍品級 -40   95 ℃
航天級 -55   105 ℃
工作環境溫度 自由空氣對流,不降額 工業級 -25   55 ℃ 滿載
軍品級 -40   70 ℃
航天級 -55   85 ℃
存儲溫度 　 工業級 -40   105 ℃
軍品級 -50   125 ℃
航天級 -60   125 ℃
管腳焊接溫度 每個管腳焊接時間小于10S   300   ℃

    產品型號 輸入電壓范圍(Vac) 輸入電壓范圍(Vdc) 標稱輸出電壓(Vdc) 標稱輸出電流(A) 輸出功率（W） 效率(%)
ZXA250L-220S12 165～265 200～375 12 20 250 88
ZXA250L-220S15 15 16.67 250 87
ZXA250L-220S18 18 13.89 250 88
ZXA250L-220S24 24 10.42 250 88
ZXA250L-220S28 28 8.93 250 87
ZXA300L-220S12 12 25.00 300 88
ZXA300L-220S15 15 20.00 300 88
ZXA300L-220S18 18 16.67 300 87
ZXA300L-220S24 24 12.5 300 88
ZXA300L-220S48 48 6.5 300 89
ZXA200L-220D0505 5/5 30/10 200 84
ZXA200L-220D1212 12/12 8.33/8.33 200 84
ZXA200L-220D1515 15/15 6.67/6.67 200 85
ZXA200L-220D1818 18/18 5.56/5.56 200 85
ZXA250L-220D1212 12/12 17/04 250 88
ZXA250L-220D1515 15/15 8.3/8.3 250 88
ZXA250L-220D1818 18/18 6.9/6.9 250 88
ZXA250L-220D2424 24/24 5.2/5.2 250 88
ZXA300L-220D2424 24/24 10/02 300 88
ZXA300L-220D2828 28/28 5.4/5.4 300 88
ZXA300L-220D4848 48/48 3.1/3.1 300 89
ZXA350L-220D1212 12/12 15/15 350 89
