您好！歡迎訪問石家莊卓軒電子科技有限公司網站！

DC-DC模塊電源5W

電源類型：引針式模塊電源
規格型號：ZXD05-24S05W2
電源尺寸：31.8*20.32*11.2mm
輸入電壓：DC6V(4.5-9V)&12V（9-18V）&24V(18-36V)&48V(36-72V)&110V(66-170V)
輸出電壓：DC3.3V&5V&12V&15V&24V&48V
輸出功率：5W

產品詳細
引針式模塊電源
典型性能：寬壓輸入、單路、雙路隔離輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓；
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
@電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外

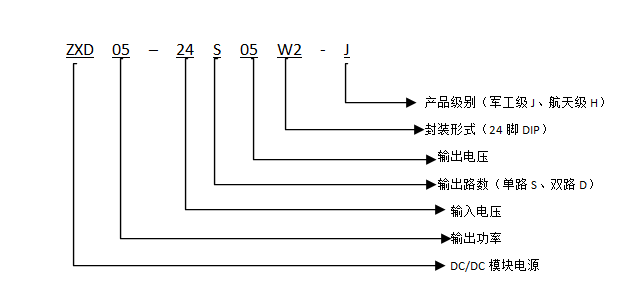

產品命名方式：



產品型號列表：
產品型號 輸入電壓范圍 輸出電壓(VO)/輸出電流(IO) 紋波噪聲 效率(%)




12V(9-18VDC)
24V(18-36VDC)
18V(9-36VDC)
36V(18-72VDC)
48V(36-72VDC)
110V(66-170V)		 Vo1 Io1 Vo2 Io2 Vo3 Io3
ZXD05-24S05W2 05V 1A         ≤%1 80
ZXD05-24S12W2 12V 0.41A         ≤%1 80
ZXD05-24S24W2 24V 0.20A         ≤%1 80
ZXD05-24S28W2 28V 0.17A         ≤%1 80
ZXD05-24S48W2 48V 0.10A         ≤%1 80
ZXD05-24S15W2 05V 0.33A         ≤%1 80
ZXD05-24S09W2 09V 0.55A         ≤%1 80
ZXD05-24D05W2 +5V 0.5A -5V 0.5A     ≤%1 80
ZXD05-24D09W2 +09V 0.28A -09V 0.28A     ≤%1 80
ZXD05-24D12W2 +12V 0.21A -12V 0.21A     ≤%1 80
ZXD05-24D15W2 +15V 0.17A -15V 0.17A     ≤%1 80
ZXD05-24D24W2 +24V 0.10A -24V 0.10A     ≤%1 80
ZXD05-24D28W2 +28V 0.09A -28V 0.09A     ≤%1 80
注：以上型號未盡，有更多參數可選，詳情咨詢我公司。
輸入特性 最低端（Vdc） 標稱輸入電壓(Vdc) 最高端（Vdc）
輸入電壓 9VDC 12V18V24V36V48110V 170VDC
輸入頻率范圍
輸出特性
輸出電壓精度 Vo1±1%，Vo2±3%，Vo3±3%
紋波噪聲 ＜1%Vp-p(20MHz示波器光探頭測試)
負載效應 ±0.5%（10%-100%）
動態響應 400us
遙控功能 高電平開啟或懸空，低電平關斷，（選裝、）
過流保護 ＞110%
溫度系數 ±0.03%/℃
輸出保護 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護
一般特性
工作環境溫度 -25~+60℃(工業級)  -40~+70℃(軍工級)  -55~+85℃(航天級)
儲存溫度 -45~+105℃(工業級) -55~+105℃(軍工級)  -60~+125℃(航天級)
儲存濕度 5%~95%RH
隔離電阻 >100M?
隔離耐壓 輸入-輸出1000或3000VDC   輸入-外殼1000或3000VDC   輸出-外殼500VDC
工作頻率 200KHZ
安裝方式 端子接線式
外殼材料 鍍鎳亮殼
冷卻方式 自然空冷

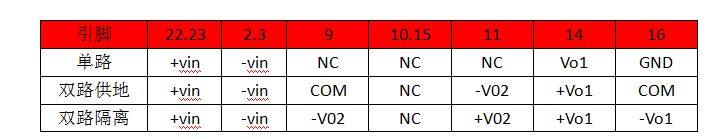

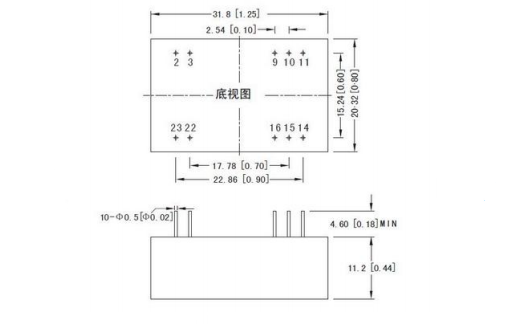

安裝尺寸(單位：mm)及管腳定義：
